RICHT1系列热工全自动检定系统

1、产品概述

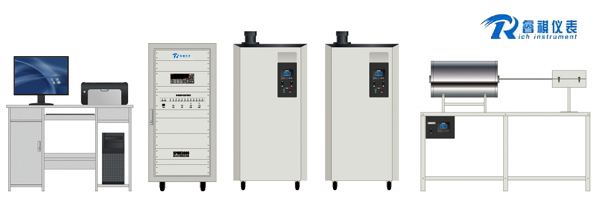

RICHT1系列热工全自动检定系统是由计算机、高精度数字多用表、低电势扫描器/控制器、恒温设备等组成，用于自动检定/校准各种工作用热电偶、工业热电阻、温度变送器、膨胀式温度计；检定系统可按照规程/规范自动实现温度调节、通道控制、数据采集、报表及证书的输出、数据存储以及打印的完全自动化。RICH-T1系列热工全自动检定系统基于强大的软、硬件平台，可根据需求配置成不同的智能化温度计量标准装置及其组合。系统功能与技术指标完全符合相关国家检定规程并执行ITS-90国际温标。
2、产品特点

◆工作模式效率高
混合检定功能：系统可实现同一炉内不同分度号的廉金属热电偶的混合检定。
分组检定功能：低温热电偶、热电阻可进行分组检定，一批可检定10组(100支)。
强检功能：系统可按照用户需求进行快速强制检定。
检定炉专用定位装置，快速进行热电偶的定位装炉，保证装炉位置的准确性。
采用先进的控温方式，恒温源升温速度快、稳定效果好，缩短检定时间、提高工作效率。
检定数量较大的情况下可升级为多炉群控系统。
◆系统组合灵活多样
支持多种型号的数字表通讯。兼容不同厂家的恒温源。
热电偶检定温度点既可以采用规程默认值，也可以根据客户要求自行任意点设定，如660.5℃。
参考端处理可采用冰点恒温器补偿或参考端温度传感器自动补偿。参考端温度传感器采用A级Pt100铂电阻，读数稳定，测量精度高，便于修正。修正值可输入软件，提高测量准确度。

◆软件/硬件保护功能
RICH-T1系列产品通过完善的软硬件设计实现了对系统的双重控温保护，且具有超温保护、断电保护功能。
断电保护功能：可防止检定过程中因断电或其他原因引起的数据丢失，再次启动检定程序后可选择接续检定，不必从头开始。
自检、查线功能：可对标准、被检的接线开路、反接等问题进行人性化预防保护。
软件支持多媒体声音报警、提示功能，允许客户将各种事件的报警、提示声音进行个性化处理。
采用标准机柜，对动力电源和信号控制部分采用了分项处理，避免了信号干扰的问题。
此外，系统软件功能中还包括热电偶开路、反接提示等诸多人性化的预防保护措施。
◆不确定度最小化
在合理成本下最大限度地减小测试装置的不确定度，提高测量结果的可信度，是磐然测控永恒的追求。为此我公司致力于分析、研究形成该不确定度的各主要分量，并采取有效措施，将其减小到最低限度，使多项计量指标优于国家规程。
◆多通道低电势扫描开关
采用彩色触摸屏，内置使用指南，客户无需翻阅使用说明书即可随时查询系统的使用说明，包括热电偶、热电阻检测的接线方式等功能;实时显示标准、被检的通道位置和状态，可切换标准、被检通道位置，在脱离上位机的状态下可进行手动检定。
通过特制的低热电势开关、端子、引线并严格按工艺规范精心装配，保证低电势扫描开关整体寄生电势不超过0.4uV，保证各通道间良好的一致性及长期稳定性、可靠性。
内含四线制换向开关，通过特有的正、反向测量切换功能，有效消除测量回路中的寄生电势对测量结果的影响。
◆专用配套温度源及高精度恒温调节方案
RICH-T1系列检定系统通过使用自主研制的系列温度源，包括温场宽度60mm～100mm甚至更宽的系列热电偶检定炉及其配套恒温块、热管恒温槽、零度恒温器等，力争将温度场引入的测量不确定度分量达到最小化。
不同于其他类似产品，RICH-T1-03系列产品可使用标准传感器控温，利用系统自身配套的高精度数字表及经过证书值修正、溯源的标准热电偶，通过上位机专业优化的恒温调节软件算法，对热电偶检定炉进行精细的恒温调节，达到检定炉炉温波动的最小化、线性化、直观化。

3、综合接线台

系统接线台和三线电阻转换器一体化设计，可以兼容热电偶、二线制热电阻、三线制热电阻、四线制热电阻的接线。自动完成三线制热电阻检定时包含2根内引线和含1根内引线的测量功能切换。专业的线制转换设计方案、完全满足2010版国家检定规程的要求，自动实现三线制热电阻的两次测量（包含两根内引线及包含一根内引线）及规程要求的电流换向功能，将测量误差降低到最低限度。
◆卓越功能的软件平台
RICH-T1系列检定系统的软件功能具有无可比拟的综合优势，其不仅仅是一个能够按照现有规程进行检定或校准的工具软件，而是由多个功能强大的温度计量专用软件构成的软件平台，其专业性、易用性、可操作性均可代表当前业内最高水准，能为客户的日常检定/校准提供极大的便利。
系统满足国家现行的规程、规范，数据严格按照规程、规范进行计算处理，确保检定结果准确可靠。
◆数据库管理功能
RICH-T1系列产品具有具有强大的数据采集、数据分析处理、报表管理、数据查询、设备自检等功能模块。在检定完成后，所有的原始数据、检定证书自动存储到数据库中，形成检定记录。可可通过单一或组合条件查询符合条件的记录，进行原始记录、报表的查询及打印，并自带记忆功能，下次检定时可直接调用被检信息。
软件自动生成的检定记录文件丢失后，可通过数据库的恢复功能还原检定记录文件。
系统数据备份功能可采用手动备份和自动备份两种方式，方便计量溯源。
◆辅助测试功能
RICH-T1系列产品可按照《JJF1098-2003热电偶、热电阻自动测量系统校准规范》进行自动重复性测试、比对测试，还可对各种热电偶检定炉、恒温槽进行温度场自动测试。
◆专业的软件数据分析功能
基于强大的软件平台，RICH-T1系统可对检定过程中的数据进行统计、分析并提供数据分析报告，包括温度偏差及波动水平、恒温设备供电线路隐形故障、电磁干扰、温度调节参数动/静态适应性、测量重复性、装置寄生电势、被测热电阻寄生电势、测量结果扩展不确定度等等。
软件可在Windows系列操作系统中运行，中文界面，操作简单。
示界面丰富：实时显示检定数据及控温曲线，并能自动跟踪，示所有检定炉、恒温槽、标准器的全部状态信息，方便计量人员实时掌控设备运行情况，并适时作出必要调整，使系统长期处于受控状态。
模拟检定功能，由软件模拟完成整个检定工作过程，可用于软件学习与演标。
◆专业的温标换算软件
可以实现温度单位的换算;工作用热电偶(包含WRe3和WRe5)温度值与电势值的换算，并可以计算微分热电势;工业热电阻温度值与电阻值的换算，并可以计算微分热电阻;根据标准证书计算标准偶300-1300摄氏度的电势值及范围内电勢值与温度值的换算;根据标准证书值对标准热电阻由电阻值求温度值或由温度值求电阻值;
干湿球湿度换算;传热系数换算;传热速度换算;功率单位、压力单位、扩散系数、长度单位、面积单位、表面张力、速度单位、力单位、动力粘度、运动粘度、能量单位的换算。
检定项目
自动检定/校准一等、二等标准热电偶
自动检定/校准S、R、B、K、N、人E、T、EA-2、短型S、短型R、WRe-3WRe-5钨铼热电偶等分度号工作热电偶。
自动检定/校准Pt10、Pt100、Cu50、Cu100、Pt-X、Cu-X热电阻，包括两线制、三线制和四线制热电阻。
检定/校准玻璃液体温度计、双金属温度计、励式温度计等，自动进行数据处理，生成记录表格。
技术指标

控温稳定度

被检仪表类型

系统所依据的国家检定规程及规范：

系统配件：
