RICH101/RICH102系列精密压力校验仪

主要特点:压力最高可达100MPa；具有压力、电流、电压、电阻、室温的测量功能；内置DC24V电源，可给变送器供电；内置HART功能，替代HART手操器，中文界面4行参数显示，使用方便；温度自动补偿；可存储检定结果； 5位或6位数字显示；带背光的点阵液晶显示屏，可显示中文；可拆卸充电锂电池。

1、产品概述

  RICH101/RICH102系列精密压力校验仪具有压力、电流、电压、室温的测量功能，时钟显示功能，可以集成双压力模块，可以检定压力变送器、压力开关、压力表。可内置HART功能，替代HART手操器，设置或校准HART变送器量程，强制HART变送器的输出电流在固定数值上（如20mA、12mA、4mA），设置线性或开方功能，可以对压力传感器进行HART清零等。使用比HART手操器更方便。
它非常适合于现场及实验室使用，可与全自动压力校验台连接，作为全自动压力校验台的外置压力模块使用，也可与各种压力源连接均能组成完善的压力校准系统。
  它通过标准RS232可联机检验，进行数据处理，打印检定记录及检定证书。
双量程校验仪内置2个压力模块，压力覆盖量程增加一倍，在使用时可以减少更换压力校验仪的次数，减少由于过压损坏压力传感器的概率，到现场使用可以减少一半数量的表，方便携带使用，价廉物美。双量程校验仪可以做到校验量程的完全覆盖，在检定压力变送器时，中间没有空档，相同量程的校验仪可以覆盖更广的量程范围。
  与校验压力变送器有关的参数有很多，如：传感器量程最大上限、传感器量程最大下限、变送器校准量程上限、变送器校准量程下限、通过HART读出的压力与电流、实际的压力和电流、需设置的变送器量程上限和量程下限、线性或开平方状态，还有需设置的变送器量程上限和量程下限的修改功能和输出电流的强制功能及线性或开平方状态的调整功能等。
我公司生产的RICH型精密压力校验仪采用点阵液晶，可以显示4个具有中文字名称的参数，加上及线性（L）或开平方（S）状态，一屏幕可以显示5个参数，如下图所示，操作很简单，不需仔细看说明书就能使用。参数后带H的表示通过HART读取的参数，上限M和下限M分别为传感器量程最大上限和传感器量程最大下限，没有字母的参数为实时参数。

2、技术参数

技术特点
  ◆压力范围为-100kPa～100MPa,准确度：0.02级或0.05级。
  ◆电流测量范围：（0-22）mA, 准确度：0.02级或0.05级，可以定做其他量程。
  ◆电压测量范围：（0-5.5）V, 准确度：0.05级。
  ◆电阻测量范围：（0-22）Ω, 准确度：1级。
  ◆电源输出：DC24V±1V，最大输出电流30mA。
  ◆压力模块：1只表含1-2块压力模块。

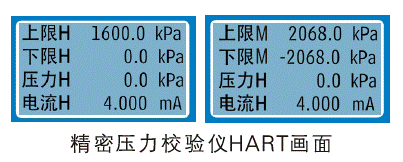

  ◆HART功能：内置HART功能，代替HART手操器。（HART画面如下图）

  ◆12种压力单位可选：MPa、Pa、psi、inHg、inH2O、mmHg、mmH2O、kPa、bar、mbar、atm、kg/cm2
  ◆检定对象：压力变送器、压力开关（压力控制器）、压力指示表等。
  ◆可内置存储现场仪表校验数据。
  ◆中文界面，4行参数显示。
  ◆压力校验仪具有时钟功能。
  ◆可与RICH型全自动压力校验台相连，作为外置压力模块。
  ◆可与TMMS-2000自动检定系统相连，构成全自动压力检定系统。
  ◆采用快速接头，拆装仪表时，不需用扳手。
  ◆压力接口：表压、绝压、复合：M20*1.5压力接口；差压：ф4的快速内插孔。
  ◆电量接口：ф4的标准香蕉形插头，RS232。
  ◆使用温度：-5℃～50℃
  ◆重量：0.6kg。
  ◆外形尺寸：ф108×43mm，总长：170mm
使用方案
1、与RICH型全自动压力校验台相连，作为外置压力模块；
2、与TMMS-2000自动检定系统相连，构成全自动压力检定系统；
3、与压力源连接，组成现场压力检定方案。通过标准RS232可联机检定，进行数据处理，打印检定证书。

3、选型说明

表压

压力范围	准确度等级	介质	爆破压力
（0~16）kPa	0.02（0.05）	气	3x
（0~25）kPa	0.02（0.05）	气	3x
（0~40）kPa	0.02（0.05）	气	3x
（0~60）kPa	0.02（0.05）	气	3x
（-100~0）kPa	0.02（0.05）	气	3x
（0~100）kPa	0.02（0.05）	气	3x
（0~160）kPa	0.02（0.05）	气	3x
（0~250）kPa	0.02（0.05）	气	3x
（0~400）kPa	0.02（0.05）	气	3x
（0~600）kPa	0.02（0.05）	气	3x
（0~1000）kPa	0.02（0.05）	气	3x
（0~1600）kPa	0.02（0.05）	气	3x
（0~2500）kPa	0.02（0.05）	气	3x
（0~4）MPa	0.02（0.05）	气/液	2x
（0~6）MPa	0.02（0.05）	气/液	2x
（0~10）MPa	0.02（0.05）	气/液	2x
（0~16）MPa	0.02（0.05）	气/液	2x
（0~25）MPa	0.02（0.05）	气/液	2x
（0~40）MPa	0.02（0.05）	气/液	1.5x
（0~60）MPa	0.02（0.05）	气/液	1.5x
（0~100）MPa	0.02（0.05）	气/液	1.1x

复合压力

压力范围	准确度等级	介质	爆破压力
±1kPa	0.05	气	10x
±2kPa	0.05	气	10x
±4kPa	0.05	气	5x
±6kPa	0.05	气	5x
±10kPa	0.02（0.05）	气	3x
±16kPa	0.05	气	3x
±25kPa	0.05	气	3x
±40kPa	0.05	气	3x
±60kPa	0.05	气	3x
±100kPa	0.02（0.05）	气	3x
（-100~160）Kpa	0.02（0.05）	气	3x

（-100~250）Kpa	0.02（0.05）	气	3x
（-100~400）Kpa	0.02（0.05）	气	3x
（-100~600）Kpa	0.02（0.05）	气	3x
（-100~1000）Kpa	0.02（0.05）	气	2x
（-100~1600）Kpa	0.02（0.05）	气	2x
（-100~2000）Kpa	0.02（0.05）	气	2x

差压

压力范围	准确度等级	介质	爆破压力
±100Pa	0.5	气	5x
±160Pa	0.5	气	5x
±250Pa	0.2	气	5x
±600Pa	0.1	气	5x
±1kPa	0.05	气	5x
±2kPa	0.05	气	5x
±4kPa	0.02（0.05）	气	5x
±6kPa	0.02（0.05）	气	5x
±10kPa	0.02（0.05）	气	5x
±16kPa	0.02（0.05）	气	3x
±25kPa	0.02（0.05）	气	3x
±40kPa	0.02（0.05）	气	3x
±60kPa	0.02（0.05）	气	2x
±100kPa	0.02（0.05）	气	2x

绝压

压力范围	准确度等级	介质	爆破压力
（0~110）kPa.a	0.1	气	3x
（0~160）kPa.a	0.05（0.1）	气	3x
（0~250）kPa.a	0.05（0.1）	气	3x
（0~400）kPa.a	0.05（0.1）	气	3x
（0~600）kPa.a	0.05（0.1）	气	3x
（0~1000）kPa.a	0.05（0.1）	气	3x
（0~1600）kPa.a	0.05（0.1）	气	3x
（0~2500）kPa.a	0.05（0.1）	气	3x
（0~4）MPa.a	0.05（0.1）	气/液	3x
（0~6）MPa.a	0.05（0.1）	气/液	3x
（0~10）MPa.a	0.05（0.1）	气/液	2x
（0~16）MPa.a	0.05（0.1）	气/液	2x
（0~25）MPa.a	0.05（0.1）	气/液	2x
（0~40）MPa.a	0.05（0.1）	气/液	1.5x
（0~60）MPa.a	0.05（0.1）	气/液	1.5x

4、配置配件

标准配置
1只压力表
1只外包装盒
1本合格证
1份说明书
1份保修卡
1块锂电池
1只充电器
1付表棒线
1份出厂检验报告
1份检定报告（可选）
