| 产品展示 |
| 精密数字压力模块 |
|
RICH315系列高精度智能压力模块
产品型号 : RICH315
主要特点 : 压力测量范围：-100kPa-60MPa，准确度：0.02级或0.05级。 用于检定压力变送器、压力开关，一般压力表，精密压力表，血压计或其他压力仪器仪表，亦可广泛用于压力的精密测量。
1、产品概述

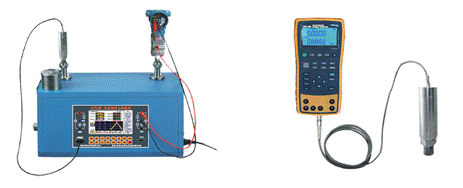

RICH315系列高精度智能压力模块造型简洁、功能实用，与RICH-C216，RICH-C256手持多功能校验仪配合使用，用于检定压力变送器、压力开关、一般压力表、精密压力表、血压计或其他压力仪器仪表，亦可广泛用于压力的精密测量。
RICH315系列高精度智能压力模块也可以作为RICH型501系列全自动压力校验台的外置压力模块使用，用于全自动检定压力变送器、压力开关、压力指示表等。
RICH315系列双量程高准确度智能压力模块内置2个压力模块，压力覆盖量增加一倍，在使用时可以减少更换高准确度智能压力的次数，减少由于过压损坏压力传感器的概率，到现场使用可以减少一半数量的模块，方便使用，价廉物美。双量程高准确度智能压力模块可以做到校验量程的完美覆盖，在检定压力变送器时，中间没有空档，相同数量的高准确高智能压力可以覆盖更广的量程范围。
2、技术参数
性能指标：
压力测量范围：-100kPa～60MPa，准确度：0.02级或0.05级。
压力单位：kPa、MPa；2.5MPa及以下的高准确度智能压力模块单位为kPa，其它为MPa。
压力过载：当压力测量数值超过110%FS时，显示过压并报警。
使用环境：a.环境温度：（-5～50）℃；b.相对湿度﹤95%；c.大气压力：（86～106）kPa。
补偿温度：（-20～70）℃.
供电方式：DC5V。
通讯方式：RS232。
外形尺寸：Φ34mm*136mm。
重量：约0.5kg。
压力接口：M20*1.5(可根据用户需要定制）。
附加功能：温度测量：分辨率为±0.1℃。
3、选型说明
表压
压力范围 |
准确度等级 |
介质 |
爆破压力 |
（0~16）kPa |
0.02（0.05） |
气 |
3x |
（0~25）kPa |
0.02（0.05） |
气 |
3x |
（0~40）kPa |
0.02（0.05） |
气 |
3x |
（0~60）kPa |
0.02（0.05） |
气 |
3x |
（-100~0）kPa |
0.02（0.05） |
气 |
3x |
（0~100）kPa |
0.02（0.05） |
气 |
3x |
（0~160）kPa |
0.02（0.05） |
气 |
3x |
（0~250）kPa |
0.02（0.05） |
气 |
3x |
（0~400）kPa |
0.02（0.05） |
气 |
3x |
（0~600）kPa |
0.02（0.05） |
气 |
3x |
（0~1000）kPa |
0.02（0.05） |
气 |
3x |
（0~1600）kPa |
0.02（0.05） |
气 |
3x |
（0~2500）kPa |
0.02（0.05） |
气 |
3x |
（0~4）MPa |
0.02（0.05） |
气/液 |
2x |
（0~6）MPa |
0.02（0.05） |
气/液 |
2x |
（0~10）MPa |
0.02（0.05） |
气/液 |
2x |
（0~16）MPa |
0.02（0.05） |
气/液 |
2x |
（0~25）MPa |
0.02（0.05） |
气/液 |
2x |
（0~40）MPa |
0.02（0.05） |
气/液 |
1.5x |
（0~60）MPa |
0.02（0.05） |
气/液 |
1.5x |
（0~100）MPa |
0.02（0.05） |
气/液 |
1.1x |
复合压力
压力范围 |
准确度等级 |
介质 |
爆破压力 |
±1kPa |
0.05 |
气 |
10x |
±2kPa |
0.05 |
气 |
10x |
±4kPa |
0.05 |
气 |
5x |
±6kPa |
0.05 |
气 |
5x |
±10kPa |
0.02（0.05） |
气 |
3x |
±16kPa |
0.05 |
气 |
3x |
±25kPa |
0.05 |
气 |
3x |
±40kPa |
0.05 |
气 |
3x |
±60kPa |
0.05 |
气 |
3x |
±100kPa |
0.02（0.05） |
气 |
3x |
（-100~160）Kpa |
0.02（0.05） |
气 |
3x |
（-100~250）Kpa
|
0.02（0.05） |
气 |
3x |
（-100~400）Kpa |
0.02（0.05） |
气 |
3x |
（-100~600）Kpa |
0.02（0.05） |
气 |
3x |
（-100~1000）Kpa |
0.02（0.05） |
气 |
2x |
（-100~1600）Kpa |
0.02（0.05） |
气 |
2x |
（-100~2000）Kpa |
0.02（0.05） |
气 |
2x |
差压
压力范围 |
准确度等级 |
介质 |
爆破压力 |
±100Pa |
0.5 |
气 |
5x |
±160Pa |
0.5 |
气 |
5x |
±250Pa |
0.2 |
气 |
5x |
±600Pa |
0.1 |
气 |
5x |
±1kPa |
0.05 |
气 |
5x |
±2kPa |
0.05 |
气 |
5x |
±4kPa |
0.02（0.05） |
气 |
5x |
±6kPa |
0.02（0.05） |
气 |
5x |
±10kPa |
0.02（0.05） |
气 |
5x |
±16kPa |
0.02（0.05） |
气 |
3x |
±25kPa |
0.02（0.05） |
气 |
3x |
±40kPa
|
0.02（0.05） |
气 |
3x |
±60kPa
|
0.02（0.05） |
气 |
2x |
±100kPa
|
0.02（0.05） |
气 |
2x |
绝压
压力范围 |
准确度等级 |
介质 |
爆破压力 |
（0~110）kPa.a |
0.1 |
气 |
3x |
（0~160）kPa.a |
0.05（0.1） |
气 |
3x |
（0~250）kPa.a |
0.05（0.1） |
气 |
3x |
（0~400）kPa.a |
0.05（0.1） |
气 |
3x |
（0~600）kPa.a |
0.05（0.1） |
气 |
3x |
（0~1000）kPa.a |
0.05（0.1） |
气 |
3x |
（0~1600）kPa.a |
0.05（0.1） |
气 |
3x |
（0~2500）kPa.a |
0.05（0.1） |
气 |
3x |
（0~4）MPa.a |
0.05（0.1） |
气/液 |
3x |
（0~6）MPa.a |
0.05（0.1） |
气/液 |
3x |
（0~10）MPa.a |
0.05（0.1） |
气/液 |
2x |
（0~16）MPa.a |
0.05（0.1） |
气/液 |
2x |
（0~25）MPa.a |
0.05（0.1） |
气/液 |
2x |
（0~40）MPa.a |
0.05（0.1） |
气/液 |
1.5x |
（0~60）MPa.a |
0.05（0.1） |
气/液 |
1.5x |
4、配置配件
标准配置
1只压力模块
1条RS232数据线
1份合格证
1份说明书
